wireshark分析grpc协议

0 前言

官方的：

gRPC 是一个高性能、开源和通用的 RPC 框架，面向移动和 HTTP/2 设计。目前提供 C、Java 和 Go 语言版本，分别是：grpc, grpc-java, grpc-go. 其中 C 版本支持 C, C++, Node.js, Python, Ruby, Objective-C, PHP 和 C# 支持。
gRPC 基于 HTTP/2 标准设计，带来诸如双向流、流控、头部压缩、单 TCP 连接上的多复用请求等特。这些特性使得其在移动设备上表现更好，更省电和节省空间占用。

开源中国gRPC官方文档中文版

个人理解的：
grpc是一个在服务端和客户端之间传输的协议，相比于手动写客户端和服务端代码，简化了很多，使用体验也很好。grpc在传输中，使用的数据序列化格式是probutof，这种序列化格式效率很高，比XML和json更为节省空间，但是人眼很难识别。

使用grpc时，在发送数据的一方，会序列化要发送的数据，在接收数据的一方，会反序列化数据，当使用抓包工具wireshark进行抓包时，是可以抓到传输的数据的。

注：使用TLS加密时，是看不到数据的，本文章中的传输，都不使用TLS传输。

1 proto文件

本文要使用的样例demo.proto，内容如下：

demo.proto

syntax = "proto3";
package proto;

enum ClassName {
  demo = 0;
  class1 = 1;
  class2 = 2;
  class3 = 3;
}

message Student {
  string name = 1;
  int32 age = 2;
  string address = 3;
  ClassName cn = 4;
}

message Students {
  repeated Student person = 1;
  string school = 2;
}

service Hello {
  rpc SayHello(Student) returns (Students) {}
}

// protoc -I . --go_out=plugins=grpc:. ./*.proto

2 wireshark配置

2.1 版本要求

wireshark版本要大于3.2.0：

• Protobuf files (*.proto) can now be configured to enable more precise parsing of serialized Protobuf data (such as gRPC).
• The message of stream gRPC method can now be parsed with supporting of HTTP2 streaming mode reassembly feature.
• User can specify protobuf search paths (where has *.proto files).

更新说明wireshark官方文档3.2.0

3.2版本添加了对grpc的支持，只需要设置就行，而以前的版本需要自己写lua插件，很麻烦，不推荐。

2.2 设置——添加proto文件

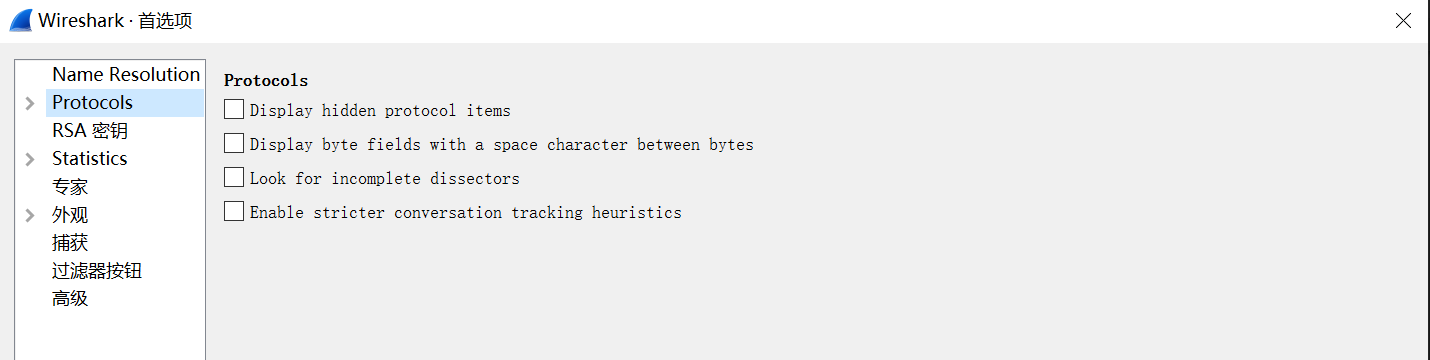

打开wireshark主面板，编辑-首选项，选择Protocols，在其中找到protobuf选项：

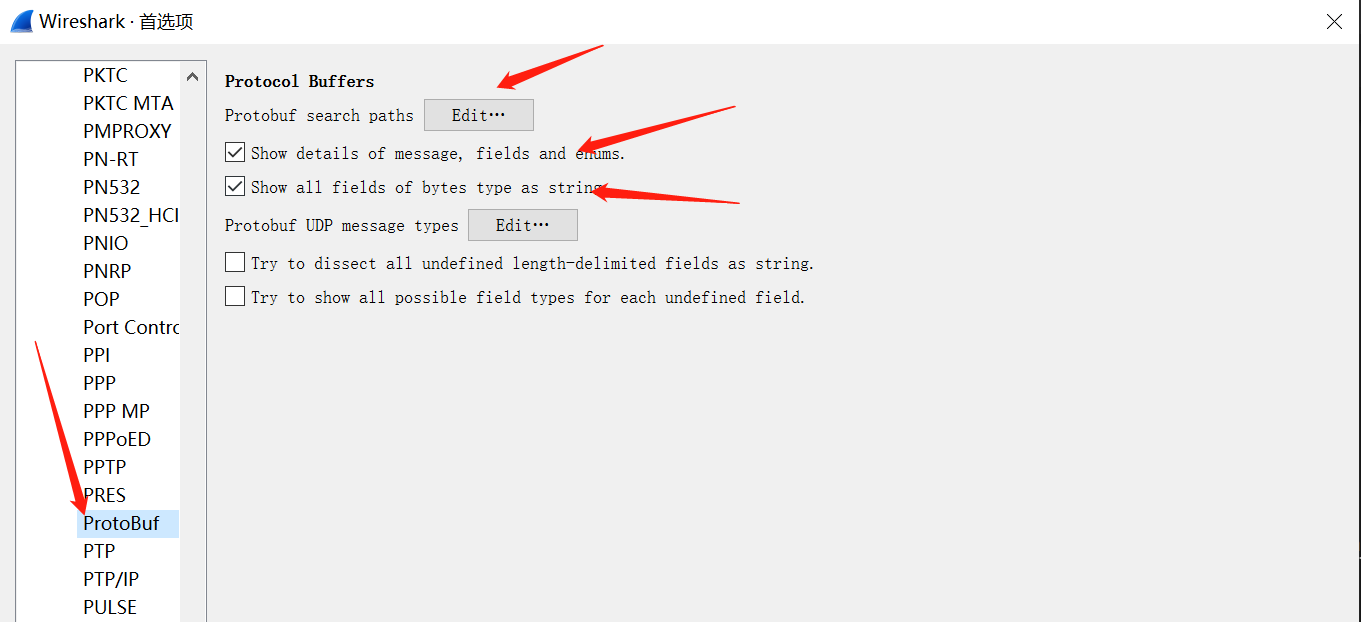

把箭头指的方框打上勾，在点击edit按钮：

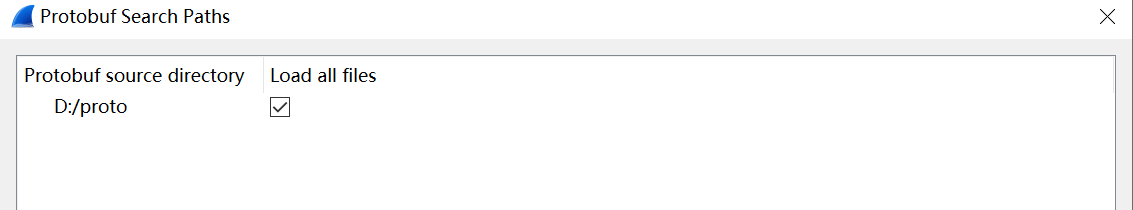

选择路径，这个路径下存放proto文件，注意把load all选中：

把用到的所有proto文件都放在这个路径下面，尤其是引用的第三方proto文件，wireshark会自动识别。

注：官方的第三方proto文件，主要是google/protobuf下面的，选择相应的版本，下载之后，解压，里面的bin目录下的proto.exe，是用来生成pb文件的，include目录下面，就是官方的文件，把google目录复制到前面指定的proto路径下。

3 解析

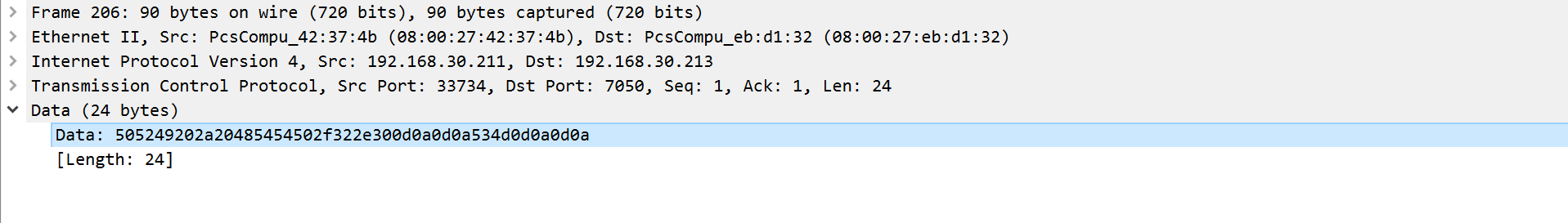

正常的捕获文件，wireshark原本的解析应该是类似这样的：

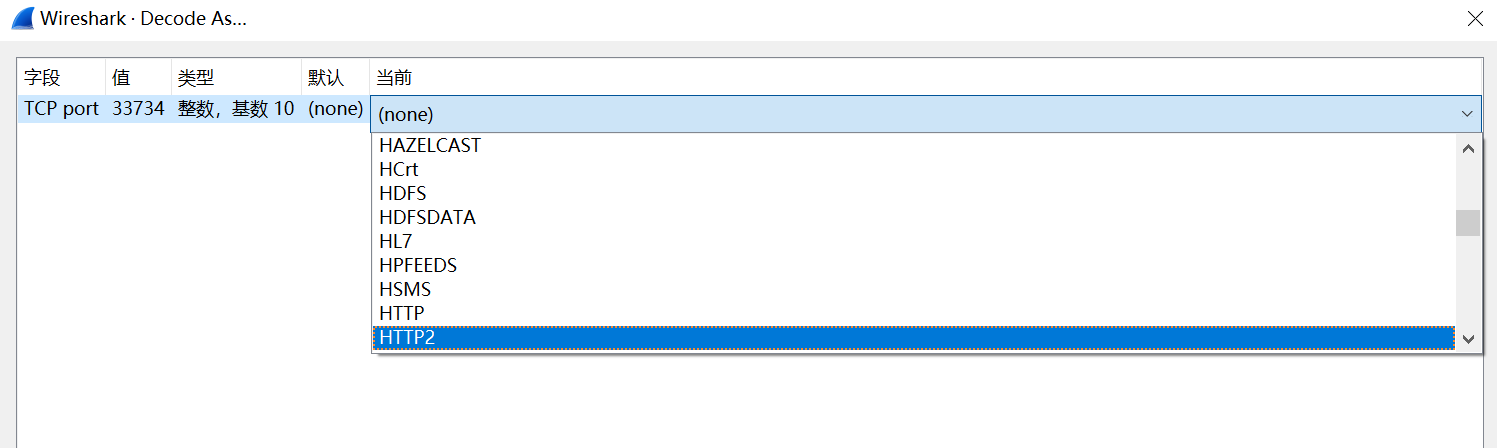

右键，选择“解码为”，进行如下设置：

选择http2协议，OK之后，数据就被解析出来。

4 大致原理

原来的wireshark解析，只把tcp协议解析出来，剩下payload部分，而grpc协议使用的是http2协议，因此下一步手动指定http2协议，之后wireshark就会自动解析grpc和protobuf。
解析protobuf时，会自动的与2.2中读取到的proto文件的message部分匹配，进行字段的解析。如果没有proto文件，wireshark会把简单字段的值解码出来，但是不知道这些值代表的含义，对于复杂字段，直接就是二进制，无法解析。
